ラムダダイオードの
電圧ー電流特性グラフの実験

ＭＡ５２２の特性

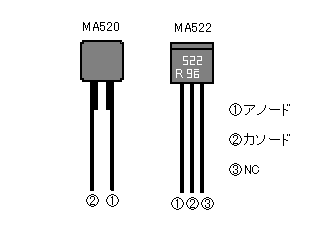

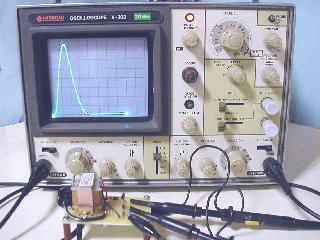

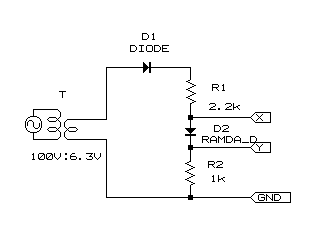

	最終的な回路図は左のような回路図になりました。 ラムダダイオードはＭＡ５２０とＭＡ５２２が入手できましたが、残念ながら、ＭＡ５２０の方は、データシートが手に入らず、詳しい特性は解かりませんでした。 外観は、上の絵のようにトランジスタと同じようなパッケージです。 特性は、トンネルダイオードと比べ、電圧が一桁高く５Ｖ以下ー電流は、逆に０．５mA以下と一桁低いようです。 実験には、トンネルダイオードで使ったのと同じトランス（６．３Ｖ：０．１８Ａ）を使いました。 整流用ダイオードは、トンネルダイオードの時と同様に、トランスの出力を半波にして、電圧０−９Ｖ（最高電圧６．３Ｖｘ√２≒９Ｖ）が加わるようにしています。 そして、Ｒ１でラムダダイオードに加わる電圧を調整しています。 ラムダダイオードに直列につながれているＲ２は、ラムダダイオードに流れている電流を電圧に変換してオシロスコープに表示するための物です。 オシロスコープには、Ｘ軸が電圧、Ｙ軸が電流のグラフがあらわれます。
	今回は、トンネルダイオードの回路と違い、Ｙ軸とＧＮＤが逆になっています。 正確には、トンネルダイオードの回路と同じにするのが正しいのですが、グラフが上下逆で見にくい事と、Ｘ軸の電圧に対してＹ軸の電圧が充分小さいので、Ｙ軸とＧＮＤを逆にしても、殆どグラフの形が変わらないので今回は逆にしました。

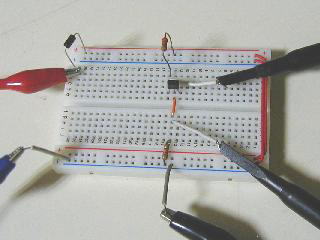

	まずは、ブレッドボード上で基本回路を組み実験する事にしました。 ラムダダイオードを壊さないようにＲ１を選んで電圧を加えていきます。 今回は、トンネルダイオードの時とは違い、ブレッドボード上で、リード線を切らなくても発振しませんでした。

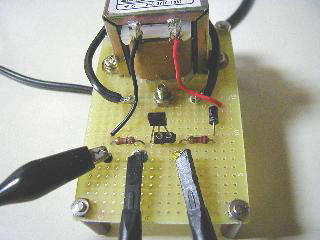

	今回は、発振しないので、小さい部品を使ったり、足を短くしたりせずに、普通に配線しました。 ラムダダイオードは抜差し出来るようにＩCソケットを付けました。 また、オシロスコープのプローブも引っ掛けやすいようにチェックピンも取付けました。

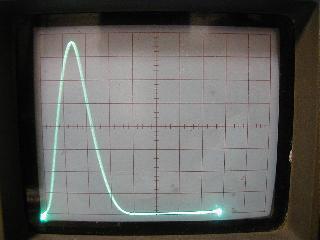

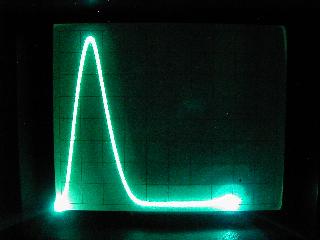

Ｘ＝1Ｖ/DIV：Ｙ＝１0uＡ/ＤＩＶ	ＭＡ５２２の測定画面

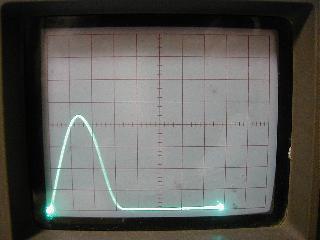

Ｘ＝1Ｖ/DIV：Ｙ＝50uＡ/ＤＩＶ	ＭＡ５２0の測定画面
