タイマー/発振専用ＩＣ５５５の中身２
（トランジスタ等価回路）
色々なメーカーの５５５のデータシートをみていたところ、

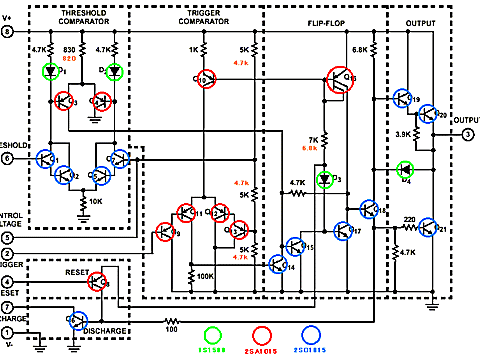

ハリスのデータシートに機能ブロック図以外に、
トランジスタで組まれた内部の等価回路がありました。
今回も、汎用部品で組みててみる事にしました。
まず、間違いないように
ダイオード→１Ｓ１５８８
ＮＰＮトランジスタ→２ＳＣ−１８１５
ＰＮＰトランジスタ→２ＳＡー１０１５
を使う事にして、それぞれ緑と青と赤で○をして、
印を付けました。
また、マルチコレクタのＰＮＰトランジスタは無いので、
ＰＮＰトランジスタを２本使って、エミッタとベース共通で
コレクタだけ別に接続しました。
抵抗は、７ｋ、５ｋ、８３０Ωは無いので、
それぞれ６．８ｋ、４．７ｋ、８２０Ωで代用しました。

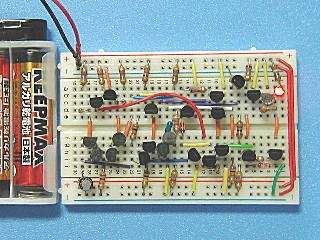

上の写真は、ブレッドボードに部品を実装して、
さらにＬＥＤ点滅回路にするため、時定数を決めるＣＲを加えました。
トランジスタが２０個以上あるので、ミニタイプのブレッドボードはギッシリです。
汎用ＩＣで組んだ５５５はオススメですが、こちらの回路は余りオススメできません。
