コンパレータ(74LS85)の実験

回路図
実体配線図

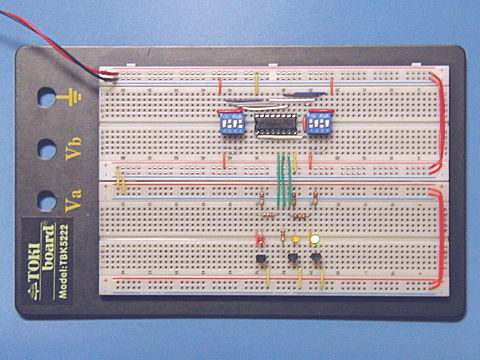

４ビットの２進数を簡単に比較できるコンパレータ、７４LS85の機能確認実験をしました。 ７４LS85は、４ビットの入力A、入力Bの値を比較し、大小に応じて、比較出力、A>B、A=B、A<Bに「H」を出力します。 上の写真では、左のスイッチがA入力、,右のスイッチがB入力、LED赤・黄・緑が出力A>B、A=B、A<Bです。 また、単体では４桁までの比較しか出来ませんが、もっと桁数を増やしたい場合は、下の桁からの比較出力を、比較入力に接続することで容易に桁を増やせます。
