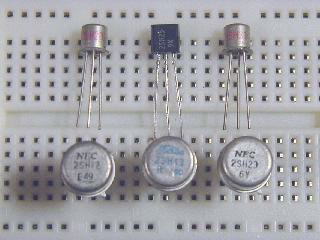

UJT/ダブルベースダイオード
（Uni-Junction　Transistor）

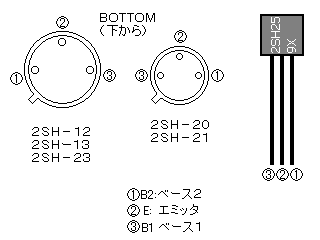

ＵＪＴのピン配置

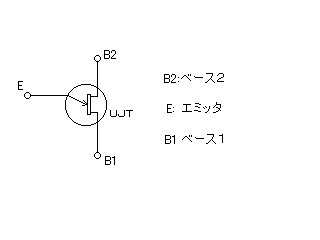

ＵJＴの回路記号

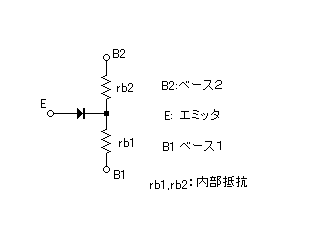

UJＴの等価回路



ユニジャンクショントランジスタ(単接合トランジスタ）は、ダブルベースダイオードなどとも呼ばれ、その名の通り、構造は、１つのＰＮ接合です。
Ｂ２，Ｂ１間に電圧をかけるとＮ型シリコンからＰ型シリコンの接合部までは一種の内部抵抗として働き、分圧され、エミッタには、この分圧された電圧がかかります。
等価回路のように、電圧を抵抗で分圧しダイオードに逆バイアスをかけた形になっています。

ＵＪＴの性質

ＵＪＴには、Ｂ２，Ｅ，Ｂ１という端子が出ています。
（Ｂ２：ベース２　Ｅ：エミッタ　Ｂ１：ベース１）


ＵＪＴは、
Ｅ（エミッタ）より内部抵抗で分圧された電圧が高い場合は、Ｅ−Ｂ１間は不通で電気は流れません。
ＶＥ＜Ｖ（ｒb1／ｒb１＋ｒb２）　→　Ｅ−Ｂ１　ＯＦＦ

Ｅ（エミッタ）より内部抵抗で分圧された電圧が低い場合は、Ｅ−Ｂ１間は導通で電気が流れます。
ＶＥ＞Ｖ（ｒb１／ｒb１＋ｒb２）　→　Ｅ−Ｂ１　ＯＮ

UＪT発振回路の基本回路


ＵＪＴ発振回路の動作

簡単な応用として発振回路の説明をします。

上の図は、UＪTを使った発振回路の基本回路です。
今、電源が入ると、RTを通してCTに電気が充電されていきます。充電電圧VCは、徐々に上昇していき、ＵＪＴのＥ（エミッタ）に加えられます。
一方、分圧点はＵＪＴの内部抵抗と外部抵抗Ｒ１、Ｒ２で決められています。
ＵＪＴのＥーＢ１間は、Ｅ（エミッタ）の電圧が、分圧点の電圧を超えなければＯＮ（導通）しません。
コンデンサの電圧ＶＣは、電源からＲＴを通って徐々にＣＴに充電され、やがて、分圧点の電圧を越えます。
分圧点の電圧を越えると、ＵＪＴのＥ−Ｂ１間は導通状態になり、コンデンサＣＴに充電されていた電気は、一気に放電されます。
放電され、電気が無くなると、ＵＪＴのＥ−Ｂ１間は、再びＯＦＦ（不通）状態に戻り、ＣＴはまたＲＴを通して充電をはじめ、同じ動作を繰り返します。

この発振回路からは、出力としてノコギリ波（ＶＣ）とパルス波（ＶＯ）が取り出せます。

ＵＪＴをＯＮにする電圧は、電源電圧を分圧するＵＪＴの内部抵抗と外部抵抗Ｒ１とＲ２で決まりますが、内部抵抗が比較的大きく、５ｋΩ〜１０数ｋΩもあります。

それにより、

・分圧比を余り広く変更できない。
・あまり大きな出力が得られない。
・外部抵抗を大きくすると動作しない。

などの欠点があり、注意が必要です。




LEDでＵＪＴの発振を確かめる簡単な回路
(ＵＪＴは2SH-１２使用）

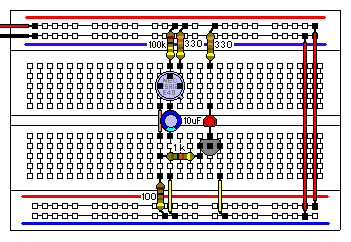

実体配線図

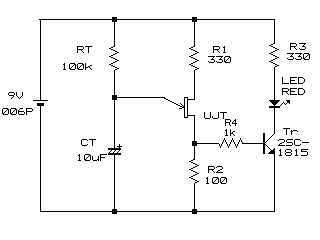

LEDでＵＪＴの発振を確かめる簡単な回路
回路図

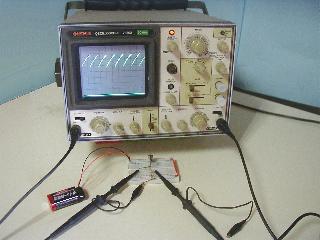

オシロスコープによる発振の測定

RTとＣＴを変更し、周波数を上げてオシロスコープで波形を見てみました。

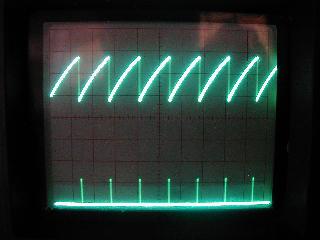

波形拡大図
（CH1:２Ｖ／ＤＩＶ CH2:10V/DIV　０．５ｍｓｅｃ／ＤＩＶ）
上の波形がＶＣ、下の波形がＶＯです。

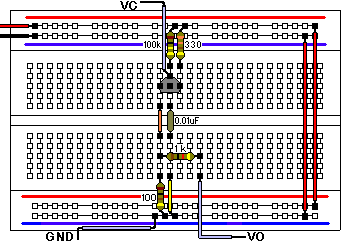

オシロスコープで見るＵＪＴ発振を確かめる回路
(ＵＪＴは2SH-25使用）実体配線図







オシロスコープで見るＵＪＴ発振を確かめる回路
回路図
