トランジスタ・ロジック回路
トランジスタを使って論理回路を作って見ました。
ゲート回路のNOT、OR、AND、NOR、NANDは
TTL−ICの7404、7432、7408、7402、7400の
中身をなるべく忠実に再現しました。
エミッタが複数ある物に関しては、トランジスタを2本使い、
ベースとコレクタを共通にして、ベース入る抵抗を、
10kΩにして対応しました。
入力保護のダイオード(クランプ)は、無くても動作しますが
一応、付けています。また、動作を確認するため、
入力には、1kΩのプルダウン抵抗とプッシュスイッチを、
出力には、LEDと電流制御抵抗1kΩを付けました。

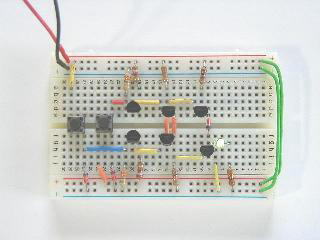

(NOR回路の入力に関しては、1kΩでは、
プルダウンしなかった為、470Ωが使われています。)

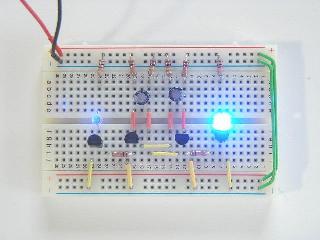

非安定マルチバイブレータは動作を確認する為に、
出力をトランジスタで受けLEDを点灯させています。

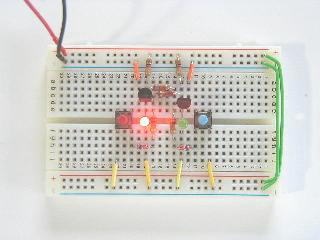

RS−FFはトランジスタのコレクタからLEDを
つなぎ、トランジスタがオフの時にLEDが点灯します。
また、現在トランジスタのみでT−FFを構成しアップ・
ダウンカウンタを実験中です。
(まだ、高速で動作させると、途中で数が飛んでしまいます。)
写真は、非安定マルチバイブレータからカウンタへ入力
し、赤いLEDはアップカウント、緑のLEDはダウンカウント
を表示させています。

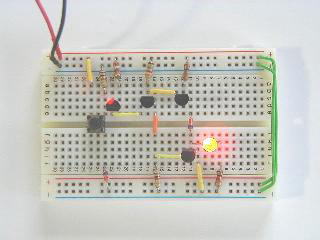

NOT回路 回路図 |
|

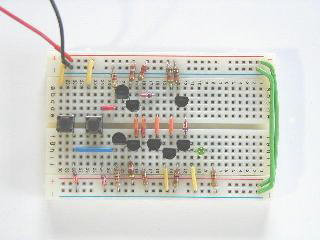

OR回路 回路図 |
|

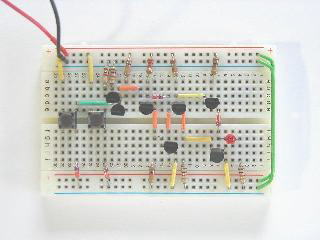

AND回路 回路図 |
|
NOR回路 回路図 |
|

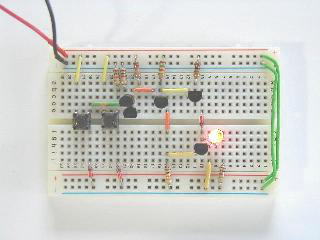

NAND回路 回路図 |
|
非安定マルチバイブレータ 回路図 |
|
RS−FF 回路図 |
|
カウンタ(実験中) | |
