ALUの実験
（７４１８１）

回路図
実体配線図
機能表

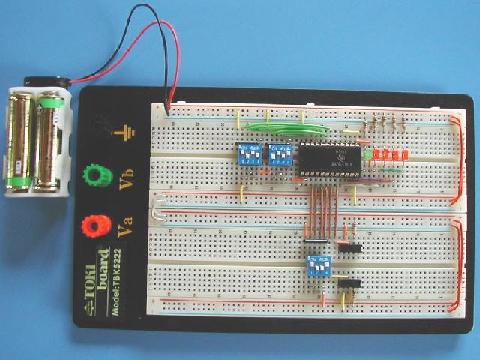

ALUとは、「ＡＬＩＴＨＭＥＴＩＣ・ＬＯＧＩＣ・ＵＮＩＴ」の略で、論理演算と算術演算が出来ます。 ７４１８１は、その昔ロジックＩＣを組合せて作られたミニコンピュータの演算ユニットに使われました。 その機能は真理値表のように豊富です。 大まかに、 Ｍ＝Ｈ：論理演算 Ｍ＝Ｌ，Ｃｎ＝Ｌ：キャリー無し算術演算 Ｍ＝Ｌ，Ｃｎ＝Ｈ：キャリー付き算術演算 ができ、Ｓ０〜Ｓ３を変更する事で、それぞれ１６通りの演算が可能です。 （写真は７４ＬＳ１８１ですが、同じ機能で、ノーマルＴＴＬの７４１８１やCMOSの１４５８１、ＨＣＭＯＳの７４ＨＣ１８１などがあります。スイッチからの入力を正常に認識させるため、これらのＩＣでは、プルアップ・プルダウンに使っている集合抵抗の値を、ノーマルＴＴＬでは、より小さい値に、ＨＣＭＯＳでは逆に大きい値に変更する必要があるかもしれません。）
