ALU(74381)の実験





回路図

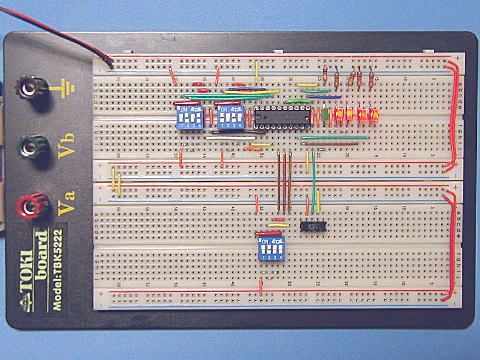

実体配線図
機能表

ALU74S381の機能確認実験をしました。
同じALUの仲間の74181と比べ、かなりシンプルです。

S0〜S2を変更する事で、8通りの機能が選択できます。
(クリア、B-A、A-B、A+B、EXOR、OR、AND、セット)

今回使った、74S381は、入力のプルダウン抵抗1kΩでも下がりきらず680Ωまで下げました。
74LS381が手に入れば、1kΩが使えて扱い易いかもしれません。
また、足し算、引き算の時、A,B入力以外に、Carry入力も含
まれるので、適切に設定しておかないと、Carryも含めて2の補数で、反転+で計算され、結果が合わなくなります
