1SS1763の特性
Ａ Ｋ
1SS1763の特性
Ａ Ｋ
| 型名 | 社名 | 用途 | 構造 | 最大定格 (Ta=25℃) |
ピーク点電流 Ip(mA) |
ピーク点電圧 Vp(mV) |
IP/IV | 谷 点 電 圧 Vv(mV) |
ピーク点 同値電圧 VFP(mV) |
負性抵抗 ―Ｒ（Ω） |
Ｃ（ｐＦ） | ｒｓ（Ω） | 備考 | ||||||||
| ＩＦ (mA) |
IR (mA) |
最小値 | 標準値 | 最大値 | 最小値 | 標準値 | 最小値 | 標準値 | 最大値 | 標準値 | 最大値 | 標準値 | 最大値 | ||||||||
| 1S1763 | 日電 | SW | Ge.A | 30 | 50 | 5.0 | 6.0 | 7.0 | < 85 | 380 | 500 | 21 | 30 | 2 | IV<1.1mA | ||||||

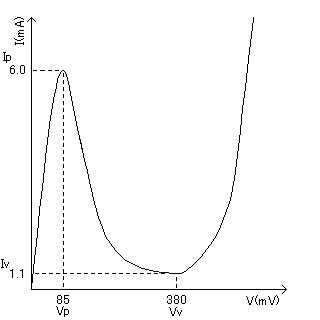

電圧ー電流特性グラフ
