汎用基板を使ったシリアルＰＩＣライター
| PICを使うには、ツールとＰＩＣライターと、実験をするボードが必要です。 ツールは無償のＭＰＬＡＢをダウンロードすればタダですが、 実験する為のボードとＰＩＣライターは、買うか作るかしなければなりません。 完成品の実験ボードやＰＩＣライターは、個人で実験するには少し高価です。 そこで、ＣＱ出版のＥＣＢ Ｎｏ．４ 「ＰＩＣマイコンを使おう」に掲載されていた、シリアルＰＩＣライターを自作してみる事にしました。 |

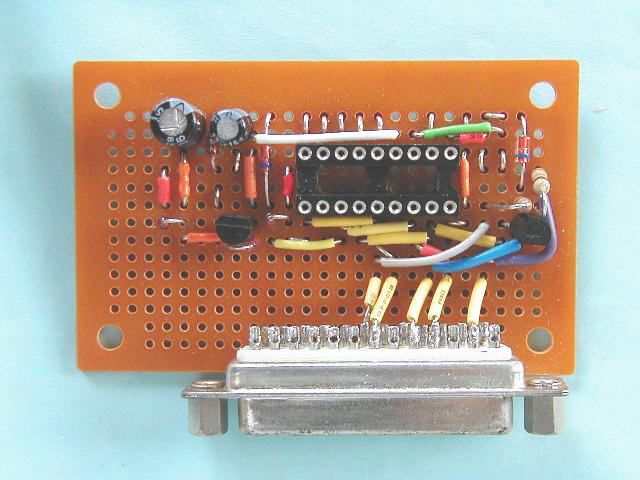

| しかし、全てドットのユニバーサル基板で、半田面にスズメッキ線で這いまわすのは、結構骨が折れますし、感光基板は準備と後始末が大変です。 そこで、基板裏面（半田面）で、面倒なパターンカットやジャンパーをする必要の無ない市販の汎用基板で作りました。 部品や他のビニール線が重なっていて配線しずらい部分もありますが、上の写真のように、比較的シンプルにできます。 |
| 部品名 | 定格 | 数量 |
| トランジスタ | 2SC1815 | 2 |
| ツェナダイオード | ８．２Ｖ 小電力用 | 1 |
| 5.1V 小電力用 | 1 | |
| スイッチングダイオード | 1S1588 | 4 |
| 電解コンデンサ | 100uF /35V | 1 |
| 22uF 16V | 1 | |
| 抵抗 | １０ｋΩ | １ |
| １．５ｋΩ | １ | |
| ICソケット | 18ピン | 1 |
| D-SUBコネクタ | メス（２５ＰＩＮ） | １ |
| 基板 | タカスＩＣ−３０１−７０ | １ |
| 接続ケーブル | ＲＳ−２３２Ｃストレート オス・オス（D-SUBコネクタ25ピン） （Ｍｙパソコン、自作ライターともメス２５ピンなので） |
１本 |
| ラッピングワイヤー（０．５ｍｍ） | 配線用 | 若干 |
| スズメッキ線 | ＤーＳＵＢ接続用（抵抗の足でも良い） | 若干 |
| 回路図は、ＣＱ出版のＥＣＢ Ｎｏ．４ 「ＰＩＣマイコンを使おう」をご覧下さい。 ライターソフトの説明は、上記の本にも載っていましたが、私には難しく、また、記載されていたサイトは英語で、そのページを開くと、頼んでもいないのに次々と英語のページが開き、それを消すのに一苦労でした。 私は、ＲＯＣさんのホームページを見ながらダウンロードから設定までしました。 ＲＯＣさんのホームページ 関連情報がまとまっていてわかりやすいです。 |
