スパイダー・コイル

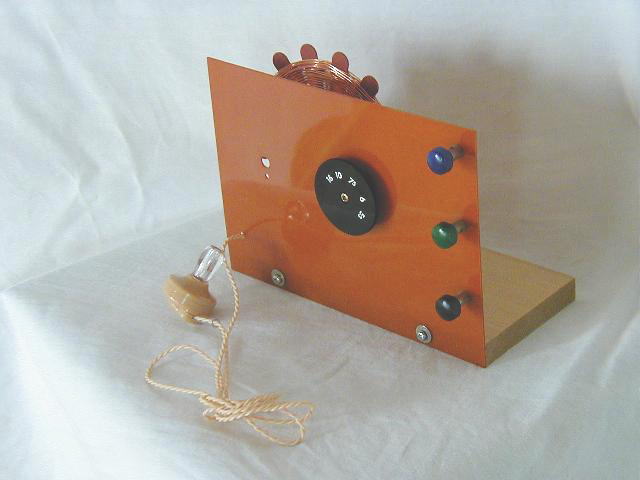

ゲルマ・ラジオ
電子工作キットの定番キットです。
図画工作、技術家庭、夏休みの自由工作・自由研究などで
はじめて作ったキットが、ゲルマ・ラジオだったという人は、多いのではないでしょうか。
バー・アンテナを使うことなく、スパイダーコイルを、10回、20回と自分で巻いていき、
途中で何回か間違えながら「聞こえなかったらどうしよう」などと思いながら、私も作りました。
準備する物
製作の途中で、足りない物があると作業が中断してしまったり、
また、無理をして作ると失敗や怪我の元なので、必要な工具を表にしました。
キリを忘れ無理やり千枚通しで穴をあけ、失敗してコイル枠を割ってしまったり、
紙やすりを忘れ、カッターの刃などでエナメルメッキを削り、過って手を切ってしまったり、
エナメル線を切ってしまったり、また、うまくメッキが剥がれなかったため、
半田が付かなかったりなど、準備を怠る事はトラブルの元となります。
準備する工具
工具 | 用途 |
キリ | コイル枠の穴あけ |
紙ヤスリ | エナメル線のエナメルメッキを削り剥がす |
ニッパ | エナメル線、ビニール線のカット |
+ドライバー | ターミナル、バリコン、ラグ板の取り付け |
小型のモンキースパナ (無ければラジオペンチ) |
ナットを押さえる (ネジ締め付けの時ナットを押さえられるもの) |
半田コテ(20〜30W) | ビニール線、エナメル線、パーツの半田付け用 |
半田(太さ1mm) | 電子部品を半田で付ける |
セロテープ | 線をとめる。 |
ぜひ、一緒に買い揃えて欲しい+α
このキットには、ゲルマ・ラジオに必要な部品が揃っています。
しかし、私が住んでいる場所では、このキットの部品だけでは、
電波が弱く、ラジオを聞く事は出来ませんでした。
そこで、私はラジオにアンテナとアースの線を付けました。

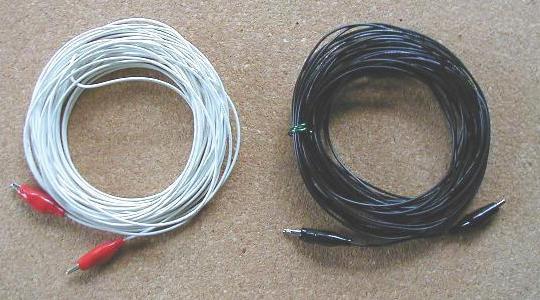

アース、アンテナ線の材料
材料 | 用途 |
ビニール線(10m)各1本 | アンテナ用1本、アース用1本 |
みの虫クリップ(小)4つ | ビニール線に付けする。 |
放送局 | 周波数 |
ニッポン放送 | 1242kHz |
NHK | 594kHz |
FEN | 810kHz |
